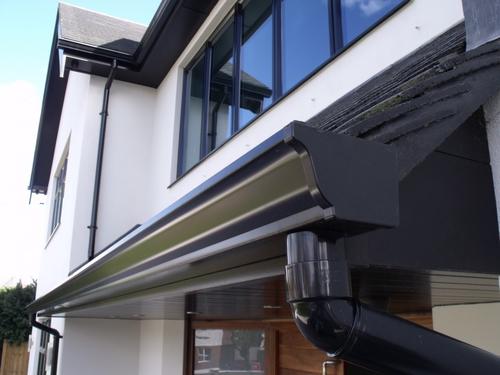

水落管屋面是有組織排水屋面，是指屋面涌水首先收集到檐溝，然后經水落管排到地面。水落管是一般民用建筑屋面排除雨雪水常用的方式。它由格柵排水口、雨水斗和水落管等部分組成，排水引至地面或接入雨水管。

安裝

按照常規作法，水落管大多用0.45~0.75mm厚的鍍鋅鐵皮制作。安裝時用卡子固定，下排水口距散水的高度應不大于200mm。這種作法弊病較多，使用效果也不夠理想，特別是底部水落管懸空，容易損壞，用卡子連接也不牢固，不僅影響正常使用，也影響建筑物的外觀。

近年來的建筑施工中，用塑鋼水落管代替鍍鋅鐵皮水落管，采用管箍熱結法安裝。在安裝塑鋼水落管時，為了保證其垂直度，首先從水落管上排水口中心至其下排水口中心，采用經緯儀找出中心線作為標記，然后，根據水落管直徑大小，再用儀器找出比管外直徑每邊各大出2mm的垂直線，從上排水口向下排水口，每3m做一標記,用電鉆鉆直徑6mm的孔，深100mm，采用防腐的、直徑6mm的騎馬釘安固水落管管身，如果騎馬釘釘不牢時，可在孔中加小木楔打牢。水落管可直接插人散水底部，底部夯實后墊上一塊磚，水落管立到磚上，用散水混凝土將管固牢。靠散水上表面將管鋸一馬蹄形排水口，鋸口不能大于管直徑的1/2。管內的散水面應略高于散水外表面2.3mm，以使管內不存水。

滲水底部破損

原因分析

通常水落管進場后，施工現場的技術人員只檢驗水落管的質量是否合格，對安裝水落管重視程度不足。一般不做詳細交底，而操作人員施工不規范，只根據安裝牢固、搭接正確、外形端正即可的要求，忽視了管卡安裝的重要性，往往在施工時直接將管卡釘入孔中。或者在孔里打入木塞后將管卡釘上，為以后的質量問題埋下了隱患。由于所處西北地區建筑外墻多采用粘土多孔磚，砌體內存在孔洞。加上局郎砌筑砂漿飽滿度不夠，所以經歷多次雨水后，在迎風面就造成局部外墻含水最高，墻內側出現受潮、霉變甚至滲水現象。 通過對施工過程的分析，可以確定造成滲漏的直接原因是雨水通過關卡固定點或插口處冒水，滲入墻體孔隙引起滲漏。

改善措施

一、雨水管安裝方法的改進：

只要把管卡同定點、承插接口處理好。就可以解決外墻因水落管施工質量問題而出現的滲漏。

1）用電錘或沖擊鉆成孔后，清理孔中雜物，并用氣囊或打氣筒吹孔，工地上可以用廢棄的塑料礦泉水瓶，簡單實用。

2）在孔內注入耐候硅酸防水密封膠。深度為1/3孔深。

3）在管卡背面加自制橡膠圈或橡膠墊，生產廠家配套的管卡橡膠墊圈更好，安裝管卡時要將橡膠圈或橡膠墊壓緊。

4）釘入管卡，確保管卡安裝牢固，將溢出墻面的多余密封膠刮去。

5）在水落管拼接對對接頭縫加注密封膠處理。

二、雨水管底部作法的改進：

1）選用比外墻雨水管直徑大25～35mm，壁厚為2~3mm的焊接鋼管或無縫鋼管（利用工地上廢料），長度以1~1.8m 為宜。該鋼管內外表面均應除銹后刷防銹漆，外表面冉刷設計要求顏色的調和漆1遍。

2）加工鋼管時，其底部用3~5mm厚鋼板焊接封閉嚴密， 朝外側底部用氣割切出馬蹄形出水口，高100～150 mm，寬度以鋼管周長的1/3為宜。

3）安裝水落管時，將制備好的鋼管套存雨水管的外面， 兩管之間用瀝青麻絲塞滿嵌實，管內底部灌注100～150mm厚微膨脹高密實性細石混凝土。其表面呈外低內高斜坡狀， 以利排泄雨水。

4）該鋼管與外墻采用預埋件、預埋鋼筋頭焊接，或用膨脹螺栓、自制扁鐵鋼箍固定，外墻水落管能夠經受住一般的碰撞和人為的損壞。

問題原因分析

問題

1、屋面檐溝與排水口銜接處，因防水施工質量不良，或防水層老化產生裂縫，或雜物阻塞排水不暢，滲漏現象相當普遍。

2、矩形排水口采用鋼板焊制，其拐脖式短管與雨水斗安裝時，普遍存在中心偏差，造成排水外濺、勾水，甚至外流。有的拐脖處加工角度也欠合理（應稍>900），有倒嗆水現象。

3、鍍鐵皮卷管的接口一般采用直插式連接，而管卡托架 的縱向承托能力不足，常因其松動、歪斜、下垂、撥出，致使接口極易脫開，污水冒出，漫流墻面。有的因天長日久滋生青苔，既影響雨水排放，又玷污建筑裝飾外觀。此類問題極常見，特別是水落管緊靠陽臺、窗口時，常常弄濕家具而讓住戶叫苦不迭。

4、水落管出口一般距地面200mm，且外挑45度。但經常 看到許多水落管下端部分損壞或丟失，使得實際出口距地面過 高，形成排水急劇沖刷，長此下去對建筑物不利。

5、水落管設置不當或任意改動，危及建筑物安全。調查發現，有的水落管出口正好設在散水伸縮縫處；有的出口自然地面存在倒坡或堆放垃圾現象，造成排水不暢、積水下滲，往往出現地面下陷、地基下沉、散水拉裂、墻體裂縫等情況；有的在安裝時，隨意挪動、改造甚至取消某個水落管，致使屋面原設計檐溝的長短、坡度、坡向不一，各個排水立管接納負荷不均；還有的將排水用暗管引入室外窖井，但井室小而淺，水流旋回，或下游管徑偏小，形成窖井冒水。 [3]

原因

一、設計方面

專業設計界限不明，合作不夠。這部分設計普遍由建筑專業來承擔，給排水專業配合。但是，作為建筑專業設計依據的《民用建筑設計通則》(JGJ37—87)及其各個專門規范中，涉及這方面內容很少，大都語焉不詳。就此來講，規范并沒有起到應有的指導作用。《建筑構造通用圖集》雖列有鍍鋅鐵皮管和硬塑料管安裝做法，但設計者往往只是直接套用，對按環境條件不同選用的材質、確定做法和應達到的質量評定標準關注較少。屋面排水設計應以建筑專業為主，其他專業配合完成為好，加大建筑規范中此項內容的比重和深度，同時改進、補充現行的《建筑構造通用圖集》，增強其針對性，以滿足設計工作的需要。

二、施工安裝方面

加強安裝與土建的密切配合，對保證屋面防水施工質量至關重要。首先要求防水材料應出廠合格，其次要嚴格執行施工 操作規范，特別要重視銜接部位和薄弱環節的技術處理措施， 消除常見的工程質量通病。

三、維護管理方面

使用和經常維護同樣不可忽視。單位要有專人負責，于每年雨季來臨之前普查一次，發現水落管損壞、丟失等情況，應及時更換修復；清除屋面雜物，疏通管道障礙和沉積物，保證排水暢通；金屬管道刷油防銹，以安全度汛。 教育群眾，特別是教育小孩要愛護公物，制止人為的損壞水落管。注意不可自行變動甚至隨意取消水落管。
