一、施工準備

    1、材料及要求：

    外墻落水管所用材料：ф100PVC塑料管、管箍、落水斗、管卡、135°彎頭、塑料膠水應符合設計和標準詳圖的要求。

    2、主要機具：

    1）機械：沖擊電鉆。

    2）用具：木錘、鋼鏨子、卷尺、螺絲刀。

    3、作業條件：

    1）屋面找平層施工已完成，經檢查驗收合格。

    2）建筑物雨水管處外墻裝飾工程已完成，具備做雨水管的條件。

    二、操作工藝

    1）工藝流程：

    吊垂線一管卡定位→安裝、固定→清理

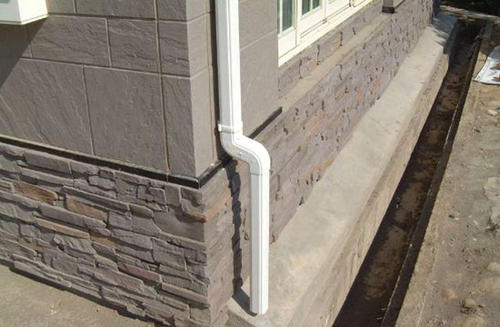

    2）雨水斗、落水管安裝：

    吊垂線：依照水落口預留的位置，采用鋼絲上下掉線，確保落水管安裝垂直。

    3）管卡定位：雨水斗與管交界處設置兩個管卡，間距50mm；伸縮節、管箍下100mm處設置一個管卡，排水口135°彎頭距散水面150-200mm，在彎頭處增設兩個管卡，間距50mm；其他部位管卡的間距均為1000mm，管卡埋深深度150mm。     4）落水管安裝、固定：

    ①落水管距墻面的距離為25-30mm，管卡并采用中16PVC塑料套管。

    ②除落水管每4000mm長采用管箍連接外，另外在落水管12000mm長時增設伸縮節一個，以防落水管伸縮變形；落水管與管箍、伸縮節采用塑料膠水粘接牢固。

    ③刷防銹層：鋼板水落口應刷防銹漆，先除掉焊縫熔渣，用鋼絲刷刷掉銹斑，均勻刷防銹漆一道。

    ④涂料墻面與瓷磚墻面不在一條直線時，應以鈍角折彎連通，并在折彎處加卡固定。

    三、質量標準

    1、水落口的防水構造應符合下列要求：

    2、水落口杯上口的標高應設置在溝底的最低處。

    3、防水層貼入水落口杯內不應小于50mm。

    4、水落口周圍直徑500mm范圍內的坡度不應小于5%，并采用防水涂料或密封材料涂封，

    5、水落口杯與基層接觸處應留寬20mm、深20mm凹槽，并嵌填密封材料。

    6、落水管安裝應上下垂直、通順，管卡固定牢固，管卡間距均勻，出墻寬度一致；管與管箍、伸縮節應粘結牢固。

    四、成品保護

    1、雨水管存放地面應平整，橫、豎分層碼放。嚴禁損壞變形。

    2、已鋼涂刷的板水落口防銹層、油漆層注意保護，防止劃掉防銹層，污染油漆面。

    3、雨水管安裝前，對雨水斗應采取措施，不使雨水斗的排水澆墻，造成墻面污染。

    五、應注意的質量問題

    1、雨水管安裝不直：安裝卡箍時未認真找正。應彈線；側向應控制的距離，目測順直。

    2、雨水斗高于找平層：造成屋面積水，應加強管理；操作應認真，保證防水層按要求的坡度做。

    3、雨水管固定不牢：主要是在基層下木塞用圓釘或木螺絲固定而造成；固定點嚴禁下木塞，雨水管卡箍采用塞水泥砂漿固定，其他采用射釘或螺栓。

    六、安全環保措施

    1、凡有嚴重心臟病、高血壓、神經衰弱癥及貧血癥等不適于高空作業者不得進行雨水管安裝施工。施工前應檢查有關安全設施，檢查合格后，才能進行高空作業。

    2、不要穿硬底易滑的鞋操作。

    3、雜物工具等應集中下運，不能隨意亂丟亂擲。

    4、其他安全事項按有關安全技術規定執行。
